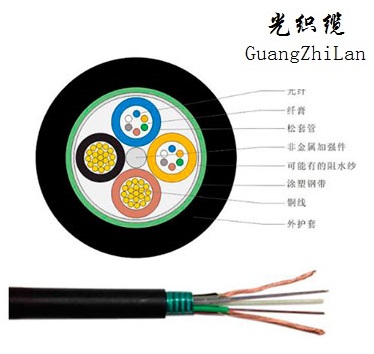

廣東天翼5G網絡光電混合光i纜3*2.0平方低煙無鹵聚烯烴OPLC （LSZH）光纖電纜

更新：2020-5-25 21:32:20??????點擊：

品牌：???光織纜
型號：???GZL5GGYTS 3.2.0

產品介紹

5G光電混合纜OPLC 是一種將光單元復合在低壓電力電纜內，具有電力傳輸和光通信傳輸能力的電纜，適用于額定電壓 450/750V AC 及以下電壓等級。5G低煙無鹵阻燃型光電復合纜內含 2 根 1.5mm2 電纜和 2 個碟形光單元，光單元內含一根光纖.

2. 技術要求

2.1 電單元技術要求

表 1 電纜技術要求

項目	技術要求
導體材料	導體應是符合GB/T 3956－2008 的第 5 種鍍金屬或不鍍金屬層的退火銅導體
導體截面積	1.5mm2
導體數量	2 pcs
20℃導體最大電阻	13.3Ω/km
電壓等級	450/750V AC

項目		技術要求
絕緣層厚度		0.7mm
項目		技術要求
絕緣層外徑		3.1mm±0.3mm
絕緣層顏色		藍、紅
外護套材料		低煙無鹵（LSZH）

2.2 光單元技術要求

表 2 光單元技術要求

項目		技術要求
光單元類型		碟形光纜
光單元護套		低煙無鹵聚烯烴（LSZH）
加強件		鋼絲
長期拉力		75N
短期拉力		150N
長期壓扁		500N
短期壓扁		1000N
光纖類型		G.657A2 單模光纖
光纖色譜		本
幾何特性	模場直徑
	包層直徑	125μm±0.7μm
	芯/包同心度偏差	≤0.5μm
	包層不圓度	≤1%
	外涂層直徑	245μm±5μm
	外涂層/包層同心度偏差	≤12μm
衰減特性	1310nm OTDR 衰減
	1550nm OTDR 衰減	≤0.30dB/km
衰減特性	1383nm OTDR 衰減
	1625nm OTDR 衰減	≤0.36dB/km
	1310nm、1550nm 衰減不連續點	≤0.05dB

項目		技術要求	備注
色散特性	零色散波長	1300nm -1322nm
	零色散波長處最大色散斜率	≤0.091 ps/(nm2.km)
	鏈路偏振模色散 M=20,Q=0.01%	≤0.10ps/(km1/2)
截止波長	光纖的截止波長(λc)	1150nm—1330nm
	光纖模擬測試光纜截止波長(λcc)	≤1260nm
宏彎損耗	1550nm/1625nm，繞 10 圈后，Φ60mm 1550nm/1625nm，繞 10 圈后，Φ20mm 1550nm/1625nm，繞 10 圈后，Φ15mm	≤ 0.03dB / ≤ 0.1dB ≤ 0.1dB / ≤ 0.2dB ≤ 0.5dB / ≤ 0.1dB
光纖最小篩選應力		0.704Gpa（1.0%光纖應變）

2.3 填充構件

填充構件用于在纜芯中填補空位，使纜芯圓整，采用帶捻度的PP繩。

2.4 包帶層

纜芯外應有包帶繞包，包帶材料應是強度足夠的聚酯帶材料，厚度: ≥0.025mm. 重疊率: ≥25%

2.5 護套

護套材料采用低煙無鹵阻燃聚烯烴，低煙無鹵阻燃聚烯烴護套材料應符合YD/T 1113 的規定。若有特殊的敷設要求，則護套也可為其他合適的材料，其材料特性應符合相關要求。護套的顏色一般為黑色。護套表面應光滑，其端面上應無目視可見的鼓包、裂紋、氣泡和砂眼等缺陷。
表 4 護套的機械物理性能

序號	項目	單位	指標
			LSZH
1	抗張強度熱老化處理前（最小值）	MPa	10.0
	熱老化前后變化率│TS│最大值	%	20
	熱老化處理溫度	℃	100±2
	熱老化處理時間	h	24×10
2	斷裂伸長率熱老化處理前（最小值）	%	125
	熱老化處理后（最小值）	%	100
	熱老化前后變化率│EB│最大值	%	20
	熱老化處理溫度	℃	100±2
	熱老化處理時間	h	24×10
3	熱收縮率（最大值）	%	5
	熱處理溫度	℃	85±2
	熱處理時間	H	4
4	耐環境應力開裂（50℃，96h）	個	失效數/試樣數：0/10
