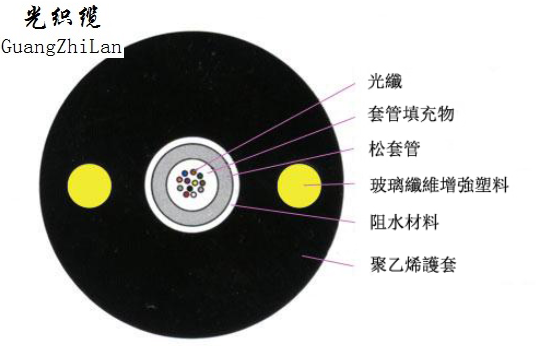

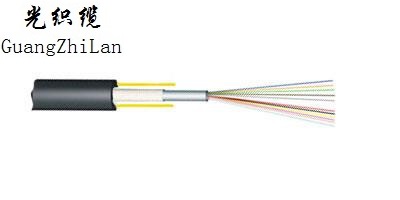

光織纜光纖GYFXY 光纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。松套管外加阻水材料以保證光纜縱向阻水，兩側放置兩根平行玻璃纖維增強塑料（FRP）后擠制聚乙烯護套成纜。
GYFXY 光纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。松套管外加阻水材料以保證光纜縱向阻水，兩側放置兩根平行玻璃纖維增強塑料（FRP）后擠制聚乙烯護套成纜。
·產品特點
· 具有良好的機械性能和溫度性能
· 松套管材料本身具有良好的耐水解性能和較高的強度
· 管內充以特種油膏，對光纖進行了關鍵性保護
· 兩根平行 FRP 保證光纜的抗拉強度
· PE 護套具有很好的抗紫外輻射性能
· 直徑小、重量輕、容易敷設
· 較長的交貨長度
·產品標準
GYFXY 光纜符合 YD/T 769-2003 標準
·光學特性
G.652
G.655
50/125μm
62.5/125μm
衰減
(+20℃)
@850nm
≤3.0 dB/km
@1300nm
≤1.0 dB/km
@1310nm
≤0.36 dB/km
≤0.40 dB/km
@1550nm
≤0.22 dB/km
≤0.23dB/km
帶寬(A級)
≥500 MHz·km
≥200 MHz·km
≥1000 MHz·km
≥600 MHz·km
數值孔徑
0.200±0.015NA
0.275±0.015NA
光纜截止波長
≤1260nm
≤1480nm
·結構參數
光纜型號
(以2纖遞增)
光纖數
光纜直徑
mm
光纜重量kg/km
允許拉伸力
長期/短期
Term
N
允許壓扁力
N/100mm
彎曲半徑
靜態/動態
GYFXY -2~12
2~12
10.2
100
400/1000
300/1000
10D/20D
儲存、使用溫度: -40℃ 至 + 70℃
