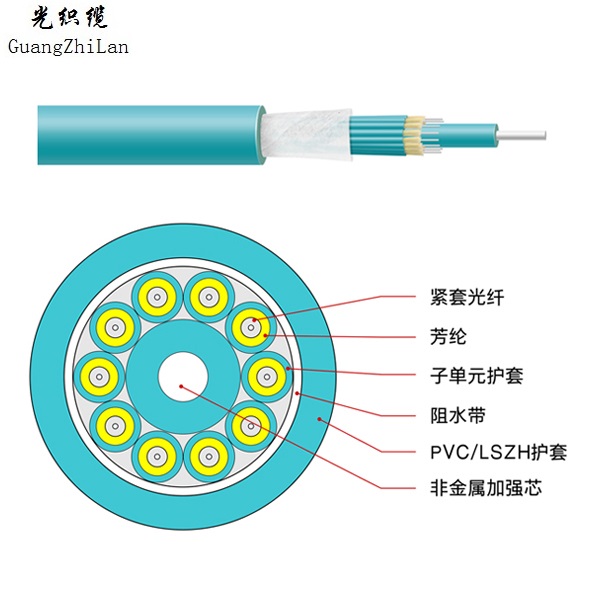

光織纜品牌的綜合布線系統中的GJFJHV光纜結構是將緊套光纖表面放置芳綸加強元件然后再擠層護套制成子單元，子單元與非金屬加強件FRP（和可能有的墊層）絞合成圓形，在纜芯和護大之間繞包一層干式阻水帶，最后擠制PVC(或LSZH)護套成纜。
產品特點:
每根子纜內含芳綸增強纖維，彎曲性好，不含油膏，衛生清潔，易于施工和接續。 子纜內光纖采用緊套設計，并有獨立的加強元件和護套，能夠防止環境和機械應力所造成的破壞。
低煙低鹵阻燃護套，具有防延燃和自熄性，適合于機房、電纜豎井和墻內布線等室內環境使用。
低煙無鹵阻燃聚烯烴護套，抗紫外線，防水防霉，耐環境應力開裂；并且無酸性氣體釋放，不腐蝕機房設備，適合室內外使用或需高阻燃等級的室內環境（如天花板內布線、明線布線等）使用。
產品應用：
室內水平布線，建筑物內垂直布線，LAN網。
標準的纖芯可直接安裝連接器，用于與設備連接。 用作主干網的尾纜，可直接從室外接入室內，省卻了接線盒，隔離雷電，提高系統可靠性。
適合樓層連接、維護方便
產品標準：
GJFJHV滿足YD/T1258.4-2009、ICEA-596、GR-409和IEC794等標準；符合UL認證OFNR。
光學特性：
G.652
G.655
50/125μm
62.5/125μm
衰減 (+20℃)
@850nm
≤3.0dB/km
@1300nm
≤1.0dB/km
@1310nm
≤0.36dB/km
--
@1550nm
≤0.22dB/km
≤0.23dB/km
帶寬 （Class A）
@850
≥500MHZ·km
@1300
≥1000MHZ·km
≥600MHZ·km
數值孔徑
0.200±0.015NA
0.275±0.015NA
光纜截止波長
≤1260nm
≤1480nm
結構參數：
芯數 Fiber Count
子單元外徑 Subunit Diameter mm
光纜直徑 Cable Diameter mm
光纜重量 Cable Weight Kg/km
允許拉伸力 Tensile Strength 長期/短期 Long/Short Term N
允許壓扁力 Crush Resistance 長期/短期 Long/Short Term N/100m
彎曲半徑 Bending Radius 靜態/動態 Static/Dynamic mm
2芯
2.0
7.0±0.5
45
500/1000
400/800
30D/15D
4芯
6芯
8.3±0.5
62
8芯
9.4±0.5
85
10芯
10.7±0.5
109
12芯
12.2±0.5
140
儲存、使用溫度：－20℃至＋60℃
